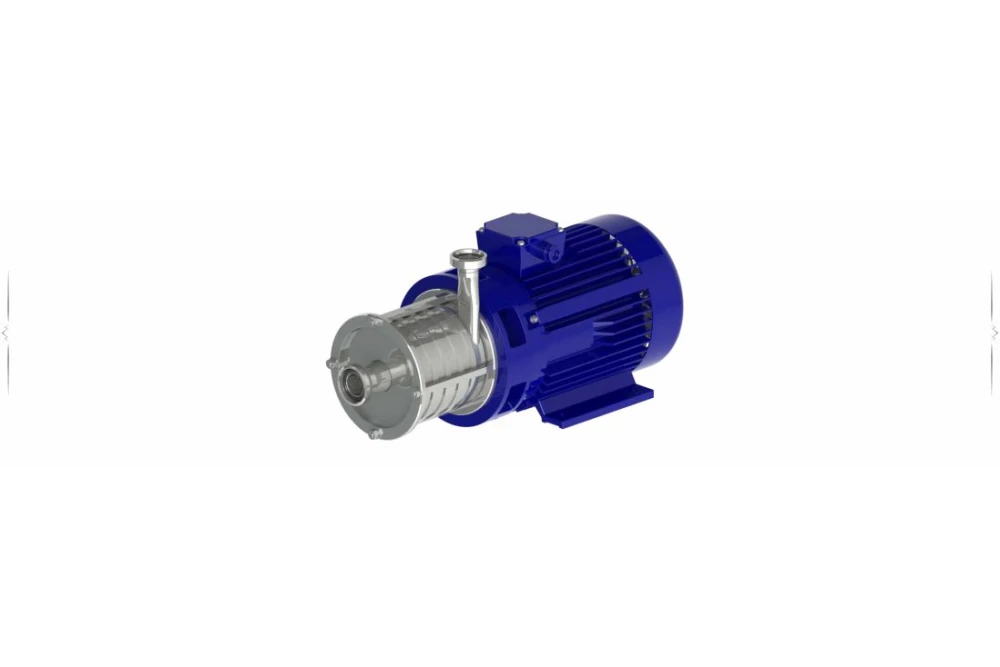

Pompa centrifuga multi-stage-Unitech Seria 170 Model PC170

Pompa centrifuga multi-stage-Unitech Seria 170 Model PC170

Solicita oferta

APLICATII

Pompa centrifugau tilizata in procesele unde este necesar un debit scazut la o presiune ridicara la pomparea lichidelor. Posibilitatea montarii a 2 pana la 6 pasi de lucru. Rotoarele montate sunt model acoperit.

DOTARI STANDARD

  • Pompa monobloc, cuplata direct la axul rotor al motorului electric
  • Intrare / Iesire standard - DIN 11851
  • Material AISI 304

DOTARI OPTIONALE

  • *K - modificare - (Pe carucior cu starter)
  • *Se- modificare - (Cu invelis de protectie din tabla inox)
  •  Racord tip: Garolla, SMS, Macon, Clamp, etc.
  • *alte optiuni la cerere



Parametrii tehnologici pompa centrifuga multi-stage-Unitech Seria 170 Model PC170

Model

Capacitate

Inaltime de ridicare

Motor

Conexiune

Temperatura

Greutate

kW

rpm

PC170-2

Pana la

 12 m3/h

pana la 3.5 bar

2.2

2820

DN

+2 ÷ +95⁰C

28

PC170-3

pana la 5.5 bar

3.0

2820

DN

+2 ÷ +95⁰C

33

PC170-4

pana la 7.0 bar

4.0

2820

DN

+2 ÷ +95⁰C

40

PC170-5

pana la 8.5 bar

4.0

2820

DN

+2 ÷ +95⁰C

42

PC170-6

pana la 10.0 bar

5.5

2820

DN

+2 ÷ +95⁰C

47

PC171-2

Pana la

 42 m3/h

pana la 6.0 bar

7.5

2820

DN

+2 ÷ +95⁰C

107

PC171-3

pana la 10.0 bar

11.0

2820

DN

+2 ÷ +95⁰C

125




Dimensiuni pompa centrifuga






Dimensiuni, mm - pompa centrifuga multi-stage-Unitech Seria 170 Model PC170

Model

Dy1

Dy2

L

B

H

h

b

f

e

e1

c

a

l

s

PC170-2

32

25

470

220

250

90

140

175

50

100

225

125

175

12

PC170-3

32

25

485

220

250

90

140

175

50

125

260

125

175

12

PC170-4

32

25

535

220

255

100

160

200

50

150

295

140

190

12

PC170-5

32

25

560

220

272

112

190

230

50

175

320

140

190

12

PC170-6

32

25

620

220

267

112

190

230

50

200

340

140

190

12

PC171-2

50

40

570

260

350

132

216

255

75

105

289

140

220

12

PC171-3

50

40

660

260

350

132

216

260

75

145

330

180

220

12



Curba pompei centrifuge Seria 170

Curba pompei centrifuge Seria 171

*lichid - apa la temperatura de 20°C

*Teava cu diametru egal cu evacuarea pompe

*lichid - apa la temperatura de 20°C

*Teava cu diametru egal cu evacuarea pompei
