APLICATII
Pompa centrifuga utilizata in procesele unde este necesar un debit scazut la o presiune ridicata la pomparea lichidelor. Posibilitatea montarii a 2 pana la 6 pasi de lucru. Rotoarele montate sunt model acoperit.
DOTARI STANDARD
DOTARI OPTIONALE

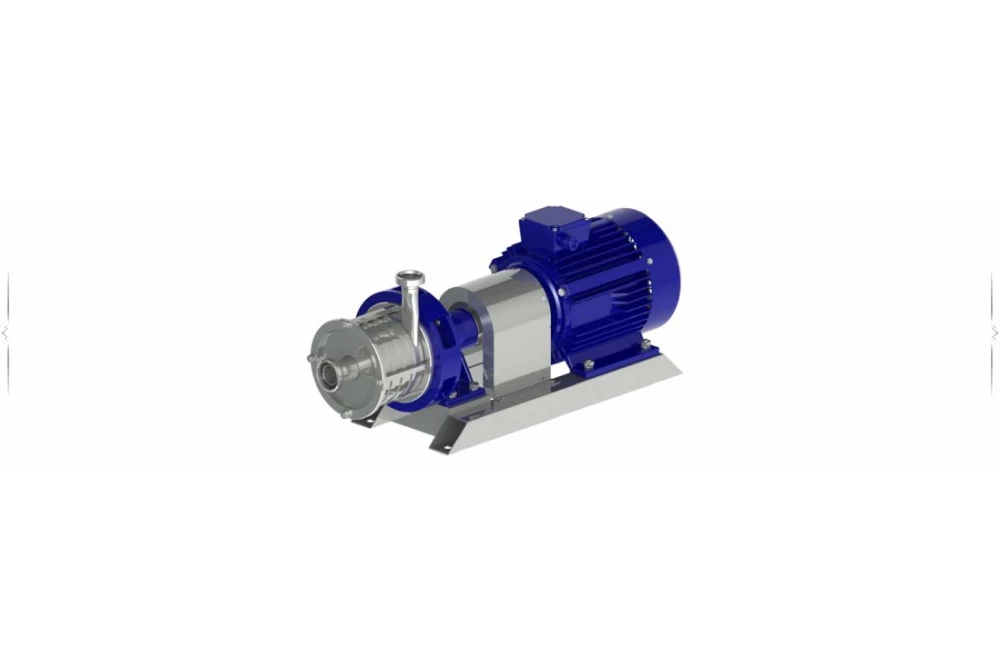

Parametrii tehnologici - pompa centrifuga multi-stage-Unitech Seria 170 Model PC170M1R |
|||||||
Model |
Capacitate |
Inaltime de ridicare |
Motor |
Conexiune |
Temperatura |
Greutate |
|
kW |
rpm |
||||||
PC170-2 |
Pana la 12 m3/h |
pana la 3.5 bar |
2.2 |
2820 |
DN |
+2 ÷ +95⁰C |
40 |
PC170-3 |
pana la 5.5 bar |
3.0 |
2820 |
DN |
+2 ÷ +95⁰C |
48 |
|
PC170-4 |
pana la 7.0 bar |
4.0 |
2820 |
DN |
+2 ÷ +95⁰C |
52 |
|
PC170-5 |
pana la 8.5 bar |
4.0 |
2820 |
DN |
+2 ÷ +95⁰C |
54 |
|
PC170-6 |
pana la 10.0 bar |
5.5 |
2820 |
DN |
+2 ÷ +95⁰C |
56 |
Dimensiuni pompa centrifuga
Dimensiuni, mm - Pompa centrifuga multi-stage-Unitech Seria 170 Model PC170M1R |
||||||||||||||
Model |
Dy1 |
Dy2 |
L |
B |
H |
h |
e |
e1 |
b |
f |
a |
c |
l |
s |
PC170-2 |
32 |
25 |
720 |
190 |
320 |
160 |
50 |
103 |
190 |
250 |
530 |
145 |
600 |
13 |
PC170-3 |
750 |
190 |
128 |
170 |
||||||||||
PC170-4 |
780 |
220 |
153 |
195 |
||||||||||
PC170-5 |
810 |
220 |
178 |
220 |
||||||||||
PC170-6 |
840 |
260 |
302 |
245 |
Curba pompei centrifuge Seria 170 |
Curba pompei centrifuge Seria 171 |
*lichid - apa la temperatura de 20°C *Teava cu diametru egal cu evacuarea pompe |
*lichid - apa la temperatura de 20°C *Teava cu diametru egal cu evacuarea pompei |
